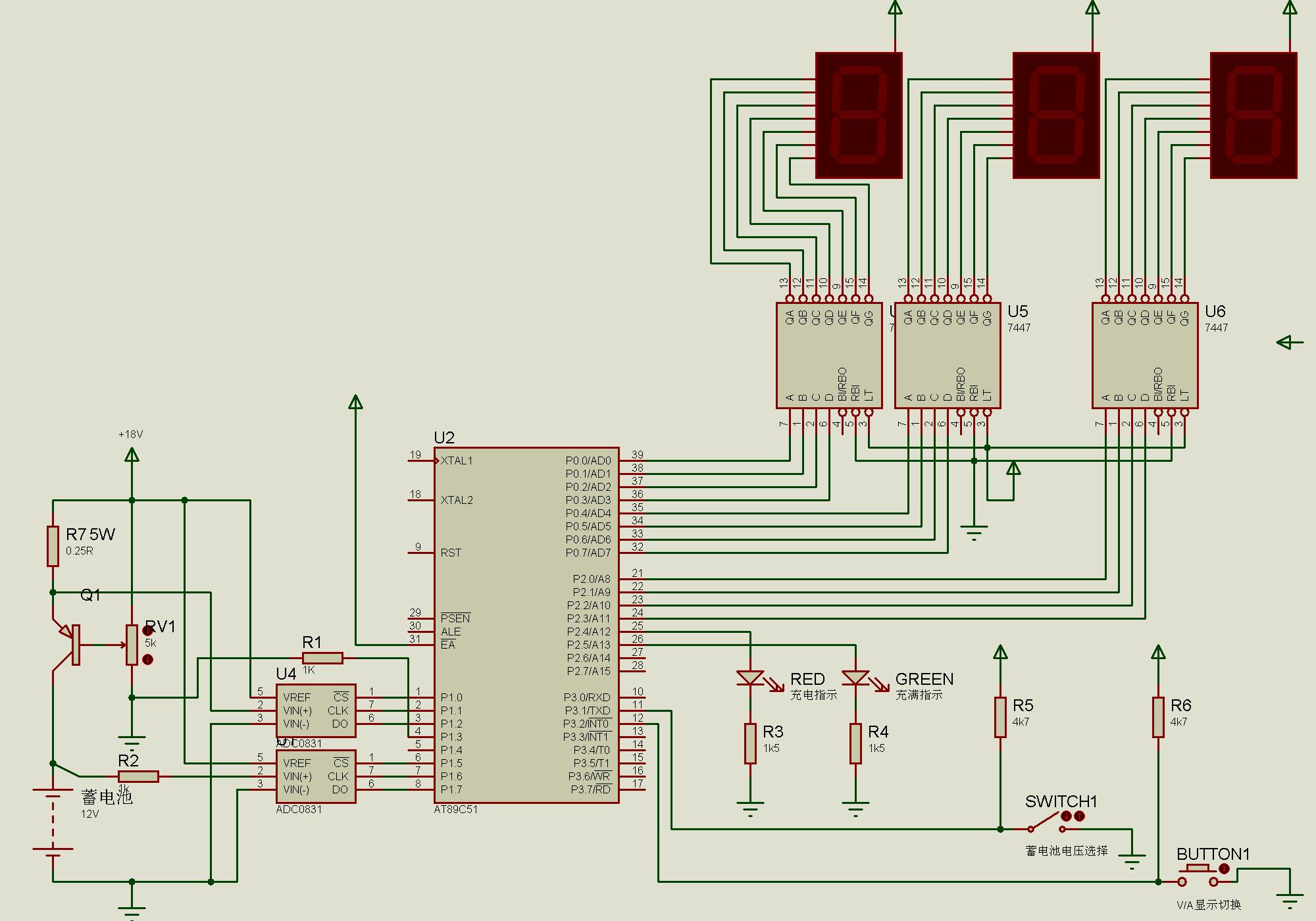

一直构思一个蓄电池充电器，今天花了1个小时画了出来，初学者，估计错误多多，先贴出原理图，恳请各位大牛批评，指出其中错误。
我的思路是这样的：利用两块ADC0831分别对充电的电压和电流进行AD转换，输入给单片机。
其中充电电流通过RV1进行调节，通过采样电阻R7转换成电压值，然后经过单片机输出LED显示。
P1.3为充电控制端，当单片机侦测电池电压值超过某一阀值时，输出一高电平，使三极管截止。
电路的右边部分为显示控制部分。Switch1 为12V/6V 蓄电池的选择开关。Button1为当前LED显示蓄电池电压值和充电电流的切换按键。
三个LED分别显示十位，个位，一位小数。
由于头一次设计东西，经验不足，不免错误重重，恳请各位不客气的指出来，我仔细改进，希望我第一个单片机作品能够成功，谢谢了。：）
